1MP Mipi kameras modulis OV9734 medicīniskais endoskops
|
Moduļa numurs |
SNS-DZ996-V2.0 |
Sensors |
1/9" Omnivision OV9734 |
|
Izšķirtspēja |
1 MP 1280 x 720 (V) |
Izmērs |
(pielāgojams) |
|
Objektīva FOV |
85 grādi (pēc izvēles) |
Fokusa veids |
Fiksēts fokuss |
|
Interfeiss |
MIPI |
Funkcija |
Endoskopa kameras modulis |

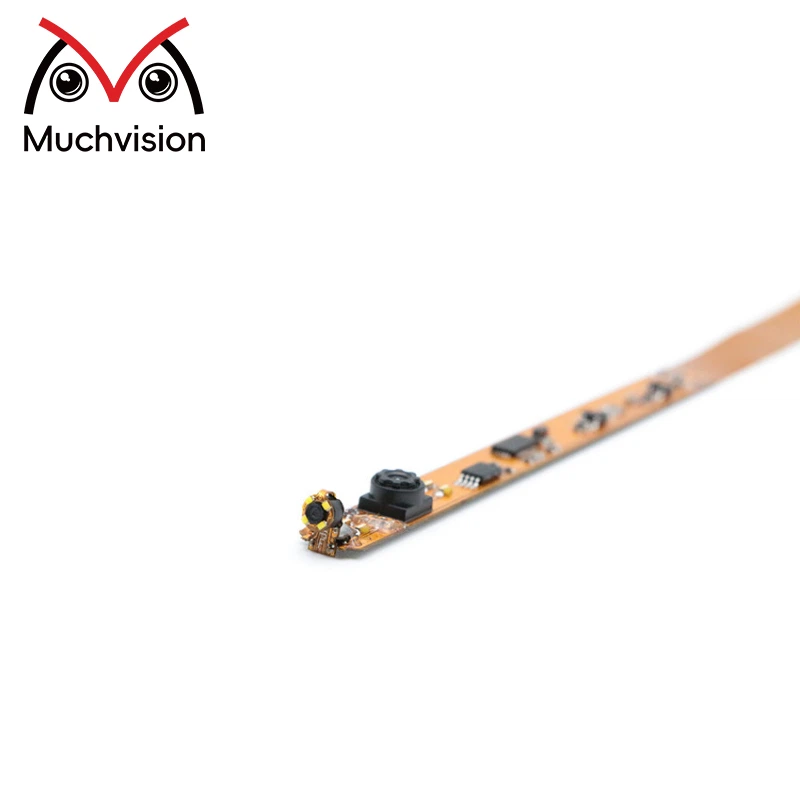

Ultra-Kompakts kameras modulis B2B medicīniskai un rūpnieciskai lietošanai|Muchvision
Īpaši-kompakts kameras modulis B2B lietošanai medicīnā un rūpniecībā
Produkta ievads
Miniaturizēto attēlveidošanas risinājumu jomākompaktās kameras modulisir izstrādāts lietojumiem, kas prasa precizitāti šaurās telpās. Aprīkots ar Omnivision OV9734 CMOS sensoru1, šis modulis nodrošina 1 MP izšķirtspēju (1280 x 720) ar ātrumu 30 kadri/s, nodrošinot augstas -izšķirtspējas vizuālos attēlus ar minimālu nospiedumu. Kā etalons iekšāīpaši kompakts kameras modulis medicīniskajiem endoskopiem, tā 1/9" sensora izmērs un 1,4 μm pikseļu solis nodrošina zemu-trokšņu veiktspēju vāja-apgaismojuma apstākļos, padarot to par neaizstājamu pārnēsājamai diagnostikai.
Muchvision'skompaktās kameras modulisizmanto MIPI CSI-2 interfeisu2efektīvai datu pārsūtīšanai, atbalstot Raw Bayer izvadi uzlabotai pēc{0}}apstrādei. Pielāgots kā amazjaudas kompaktkameras modulis, tas darbojas ar īpaši-zemu spriegumu, ideāli piemērots ar akumulatoru- darbināmām ierīcēm. B2B uzņēmumiem, kas vēlasov9734 kompaktās kameras modulisjauninājumiem, mūsu OEM/ODM sistēma nodrošina netraucētu pielāgošanu, sākot no FOV pielāgojumiem līdz mājokļu pielāgošanai. Uzņēmumi var izpētītpielāgojams kompaktās kameras modulis iegultajām sistēmāmiespējas paātrināt izstrādi{0}}sazinieties ar mums, lai saņemtu vairumtirdzniecības konsultācijas un pielāgotus prototipus, lai tos integrētu jūsu nākamajos -paaudzes produktos.
Produkta priekšrocības
- Miniaturizēts formas faktors:Optimizēta plānai integrācijai, samazinot ierīces izmēruīpaši kompakts kameras modulis medicīniskajiem endoskopiemlīdz pat 40%.
- Enerģijas efektivitāte:Īpaši-zems patēriņš nodrošina ilgstošu lietošanumazjaudas kompaktkameras modulislietojumprogrammas.
- Uzlabota vāja{0}}gaisma:1,4 μm pikseļi samazina troksni, lai nodrošinātu skaidru attēluov9734 kompaktās kameras modulisscenāriji.
- Ātrgaitas{0}}datu apstrāde:MIPI interfeiss nodrošina 30 kadri/s HD video bez sastrēgumiem.
- Daudzpusīga pielāgošana:Pielāgojamas specifikācijas dažādām vajadzībāmpielāgojams kompaktās kameras modulis iegultajām sistēmām.
- Uzticama izturība:Plašs temperatūras diapazons nodrošina stabilitāti prasīgās vidēs.
Specifikācija
|
Modulis Nr |
SNS-DZ996-V2.0 |
|
Pikseļa izmērs |
1.4μm x 1.4μm |
|
Efektīvie pikseļi |
1 MP 1280 x 720 (V) |
|
Video izvade |
Neapstrādāts Bayer 10 bit/8 bit |
|
Aktīvā masīva izmēra video ātrums |
30 kadri sekundē |
|
Attēla sensors |
1/9" |
|
Sensora tips |
Omnivision OV9734 |
|
Objektīva skats |
(pēc izvēles) |
|
TV kropļojumi |
<1% |
|
AEC |
Atbalsts |
|
AEB |
Atbalsts |
|
AGC |
Atbalsts |
|
Darba spriegums |
AVDD: 3,0–3,6 V DOVDD: 1,7–3,6 V DVDD: 1,7–1,9 V |
|
Darba temperatūra |
-20-70 grādi |
|
Uzglabāšanas temperatūra |
0-50 grādi |
|
Izmēri |
Pielāgojams |
Produkta pielietojuma jomas
Medicīniskā endoskopija:Atvieglo iekšējo vizualizāciju arīpaši kompakts kameras modulis medicīniskajiem endoskopiemprecizitāte.
Pārnēsājamas medicīnas ierīces:Darbojas ar akumulatoru{0}}darbināmiem instrumentiem, izmantojotmazjaudas kompaktkameras modulisdizains.
Iegultās industriālās sistēmas:Integrējas automatizācijas zondēs, izmantojotov9734 kompaktās kameras modulisuzticamība.
Telemedicīnas aprīkojums:Atbalsta attālo diagnostiku arpielāgojams kompaktās kameras modulis iegultajām sistēmām.
Mikro{0}}pārbaudes rīki:Uzlabo kvalitātes kontroli ierobežotās telpās.
Par mūsu uzņēmumu
Muchvision, vadošais Ķīnas kameru moduļu ražotājs ar vairāk nekā desmit gadu pieredzi, nodrošina visaptverošus vizuālos risinājumus globālajiem B2B klientiem no mūsu Šenženas bāzes. Mēs specializējamies USB, MIPI un DVP saskarnēs, nodrošinot pilnus OEM/ODM pakalpojumus projektēšanai, prototipu veidošanai un liela apjoma{2}}ražošanai. Mūsu īpašās tehniskās un servisa komandas piedāvā vienu-pieturas atbalstu vizuālajām lietojumprogrammām, sākot no koncepcijas līdz ieviešanai visās medicīnas un rūpniecības jomās. Ar ISO9001 sertificētu darbību un ikmēneša jaudu, kas pārsniedz 500 000 vienību, Muchvision nodrošina uzticamu piegādikompaktās kameras modulisprojekti-sazinieties ar mūsu ekspertiem, lai uzzinātu vairumtirdzniecības iespējas un sadarbības inovācijas.
Pielāgošanas process
Vajadzību novērtējums:Apspriediet prasības attiecībā uzpielāgojams kompaktās kameras modulis iegultajām sistēmām, tostarp lieluma un jaudas ierobežojumi.
Prototipa izgatavošana:Novērtēšanai izveidojiet OV9734 integrētos paraugus 2–3 nedēļu laikā.
Veiktspējas pārbaude:Apstipriniet kadru nomaiņas ātrumu un zemu{0}}gaismas efektivitāti, pēc vajadzības uzlabojot.
Ražošanas apjoms:Mērogs ar stingru QC priekšmazjaudas kompaktkameras modulisviendabīgums.
Palaišanas palīdzība:Nodrošiniet integrācijas resursus un pēc{0}}produkcijas atbalstu OEM/ODM panākumiem.
Kopējo īpašumtiesību izmaksu (TCO) salīdzinājums
Visaptveroša TCO novērtēšana, Muchvision'sīpaši kompakts kameras modulis medicīniskajiem endoskopiempar prioritāti piešķir efektivitāti izvietošanā un uzturēšanā.
| Aspekts | Muchvision modulis | Parastā alternatīva |
|---|---|---|
| Integrācijas laiks | Zems (MIPI standarts) | Vidēja (pielāgota elektroinstalācija) |
| Enerģijas patēriņš | Zems (optimizēts spriegums) | Augsts (standarta izloze) |
| Atbalsta infrastruktūra | Augsts (ekspertu komanda) | Vidējs (atkarīgs no piegādātāja{0}}) |
| Ražošanas mērogojamība | Augsta (liela{0}}skaļuma jauda) | Zems (partijas ierobežojumi) |
| Atbilstības izmaksas | Zems (iebūvētie{0}}sertifikāti) | Vidēja (trešās{0}} puses testēšana) |
Atbilstības paketes un piegādes ķēdes drošība
Mūsu atbilstības paketeov9734 kompaktās kameras modulisir RoHS, CE, FCC un ISO9001 sertifikāti, kas garantē materiālu drošību un kvalitātes standartus. Piegādes ķēdes drošību uztur revidēti Šenženas partneri, veicot komponentu izsekojamību un ētiskus auditus, mazinot tādus riskus kā piegādes pārtraukumi. Šī strukturētā pieeja veicina B2B uzticību regulētajām nozarēm,{4}}piekļūstiet mūsu atbilstības dokumentācijai, lai atbalstītupielāgojams kompaktās kameras modulis iegultajām sistēmāmiegūšanu.
Masveida ražošanas riska matrica un pēc{0}}pārdošanas KPI
Riska matrica priekšmazjaudas kompaktkameras modulismērogošana pragmatiski identificē iespējamās problēmas, un pēc-pārdošanas rādītāji nodrošina atbildību. Aizjūras loģistika no Ķīnas parasti aizņem 7–14 dienas ar gaisa vai ekspressūtījumu.
| Riska faktors | Varbūtība | Ietekme | Mīkstināšana |
|---|---|---|---|
| Sensora padeves novirze | Zems | Vidēja | Vairāki pārdevēja līgumi |
| Montāžas kvalitāte | Zems | Augsts | Pilnīga automatizēta pārbaude |
| Tranzīta traucējumi | Vidēja | Zems | Rezervju uzkrāšana |
Pēc-pārdošanas KPI: atbilde<24 Hours; Fix Rate >95%; Detaļu izpilde 98%; Darbības laiks 99% gadā.
Bieži uzdotie jautājumi pircējiem
1. Kāpēc izvēlēties šo moduli medicīnas ierīcēm ar ierobežotu vietu{1}}?
Tā īpaši{0}}kompaktais dizains un 1,4 μm pikseļi nodrošina nemanāmu iekļaušanu zondēs, izceļoties kāīpaši kompakts kameras modulis medicīniskajiem endoskopiem.
2. Kā zema-jaudas funkcija ietekmē akumulatora darbības laiku?
Ar tik zemu spriegumu kā 1,7 V, tas ievērojami paildzina darbībumazjaudas kompaktkameras modulisportatīvie.
3. Vai FOV var modificēt konkrētiem lietojumiem?
Jā, mūsu vietnē ir pieejamas izvēles 85 grādu konfigurācijaspielāgojams kompaktās kameras modulis iegultajām sistēmāmpakalpojumu.
4. Kādus izvades formātus atbalsta OV9734 sensors?
Raw Bayer 10 bitu/8 bitu ar ātrumu 30 kadri sekundē, piedāvājot elastībuov9734 kompaktās kameras modulisapstrāde.
5. Kāda palīdzība tiek sniegta liela mēroga -OEM pasūtījumiem?
Īpaši koordinatori pārvalda mērogošanu, atbilstību un piegādi vairumtirdzniecībaiīpaši kompakts kameras modulis medicīniskajiem endoskopiemnepieciešams-Piedāvājums, laipni lūdzam.
Piezīmes un atsauces
CMOS sensors: komplementāra metāla-oksīda-pusvadītāju tehnoloģija kompaktai, mazjaudas-attēlveidošanai (avots: Muchvision Product Specifications, modulis, kas balstīts uz OV9734).
MIPI CSI-2: mobilās nozares procesora interfeisa kameras seriālā saskarne 2, kas nodrošina lielas joslas platuma seriālās saites iegultās sistēmās (Avots: MIPI Alliance).
Strāvas dati: īpaši zems spriegums (1,7–3,6 V) akumulatora optimizācijai (avots: Muchvision OV9734 moduļa informācija).
Kopējie nozares izaicinājumi un risinājumi
Izaicinājums: iekļauties šaurās vietās– Risinājums: pielāgojami izmēriīpaši kompakts kameras modulis medicīniskajiem endoskopiemsamazināt integrācijas pēdas nospiedumu par 40%.
Izaicinājums: akumulatora izlāde portatīvajos datoros– Risinājums: zema{0}}sprieguma darbībamazjaudas kompaktkameras modulispagarina izpildes laiku par 30%.
Izaicinājums: troksnis vājā apgaismojumā– Risinājums: optimizētie pikseļi uzlabo skaidrību par 25%.ov9734 kompaktās kameras moduliszema-apgaismojuma izmantošana.
Izaicinājums: pielāgošanās sistēmas specifikācijām- Risinājums: elastīgi MIPI SDK ātrumipielāgojams kompaktās kameras modulis iegultajām sistēmāmizvietošana par 50%.
Problēma: sertifikācijas kavēšanās– Risinājums:{0}}iepriekš iekļautās RoHS/CE pakotnes paātrina apstiprinājumu saņemšanu medicīniskās-pakāpesmazjaudas kompaktkameras modulis.
